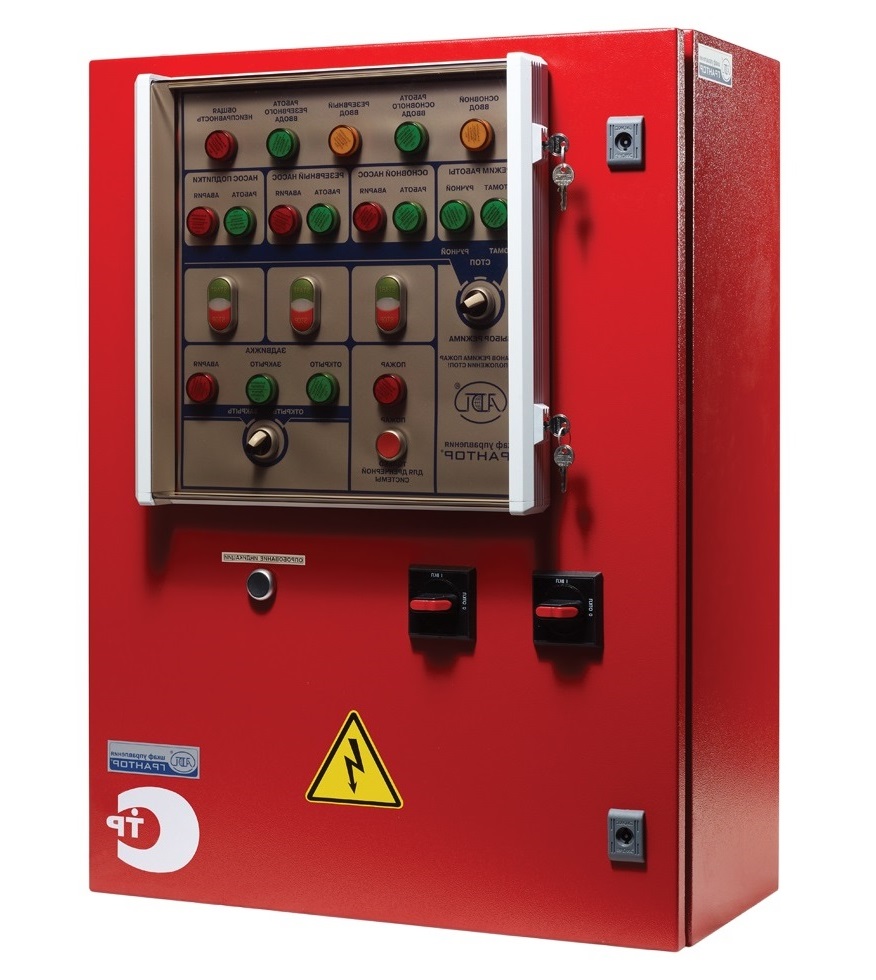

Прибор (шкаф) управления насосами для систем пожаротушения ГРАНТОР®
26
Июл
Прибор ГРАНТОР® предназначен для работы в системах автоматического пожаротушения (спринклерная, дренчерная) и противопожарном водопроводе (гидрантная система).
В комплект поставки входят сопротивления, необходимые для подключения внешних устройств.
Реле давления, реле защиты от «сухого» хода, реле перепада давления, ППКП и шкаф управления задвижкой в комплект поставки не входят.
Прибор ГРАНТОР® обеспечивает:
- Защиту органов управления от несанкционированного доступа;
- комплексную защиту электродвигателей;
- управление работой основного и резервного электродвигателей;
- выбор режимов управления: автоматический, ручной или тест;
- выбор алгоритма работы: спринклерная, дренчерная система;
- автоматический пуск основного электродвигателя при поступлении сигнала «Пожар»;
- автоматическое управление электродвигателем по сигналам реле давления, реле перепада давления или иным релейным сигналам;автоматическое отключение основного электродвигателя при срабатывании реле перепада давления, реле защиты от «сухого» хода, автомата защиты двига- теля или неисправности на обоих вводах питания;
- автоматический пуск резервного двигателя при неисправности основного электродвигателя;
- автоматический ввод резервного (АВР) питания при пропадании одной из фаз, перекосе, неправильной последовательности подключения фаз, повышенном или пониженном напряжении;
- автоматическую проверку исправности электрических линий связи шкафа управления пожарными насосами с прибором приемно-контрольного пожар- ного (ППКП) (или иным внешним устройством, формирующим релейный сигнал «Пожар» и дистанционный сигнал «Пожар»), реле давления, реле защиты от «сухо- го» хода и реле перепада давления и выводом диспетчеризации о неисправности;
- автоматическую проверку силовых цепей электродвигателей на обрыв в любом режиме;• автоматическое включение и выключение насосов подпитки (НП) в спринклерной системе для модификации шкафов с насосом подпитки (жокей-насосом);
- формирование сигнала открытия задвижки;
- формирование сигнала блокировки насоса подпитки при работе основного или резервного насосов;
- визуальное отображение на лицевой панели шкафа управления пожарными насосами общей неисправности и состояния «Пожар», звуковая сигнализация;
- визуальное отображение положения задвижки (открытие, закрытие, заклинило (авария));
- визуальное отображение на лицевой панели и диспетчеризация рабочего и аварийного состояний каждого электродвигателя и звуковая сигнализация;
- визуальное отображение на лицевой панели режима работы («Авто- матический», «Ручной» или «Блокировка»).
- диспетчеризация состояний «Блокировка» и «Автоматика отключена»;
- индикация и диспетчеризация нормального состояния каждого ввода питания;• визуальное отображение на лицевой панели и диспетчеризация состояний «Пуск», «Останов пуска»;
- плавный пуск и останов основного и резервного насосов для серии шкафов с мягкими пускателями.

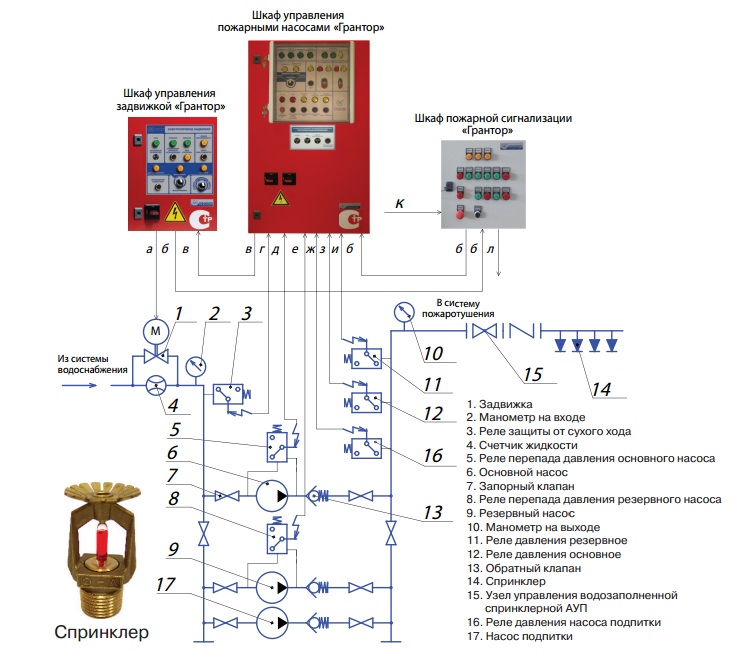

Спринклерная система пожаротушения
- а — управление задвижкой (открыть, закрыть);
- б — положение задвижки (открыта, закрыта, заклинило);
- в — открыть, закрыть задвижку;
- г — сигнал реле защиты от «сухого» хода;
- д — сигнал реле перепада давления насоса 1;
- е — сигнал реле перепада давления насоса 2;
- ж — сигнал реле давления насоса подпитки;
- з — сигнал реле давления 1 (основное),
- и — сигнал реле давления 2 (резервное);
- к — диспетчеризация шкафа пожаротушения;
- л — диспетчеризация «пожар»
