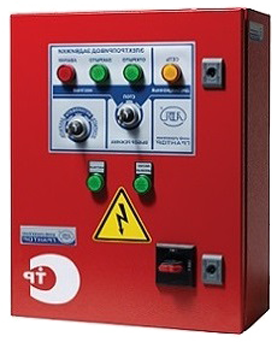

Шкаф управления для электропривода задвижки в системах пожаротушения ГРАНТОР®

---

В комплект поставки входят сопротивления, необходимые для подключения внешних устройств.

Реле давления, реле защиты от «сухого» хода, реле перепада давления, ППКП и шкаф управления задвижкой в комплект поставки не входят.

Шкаф ГРАНТОР® обеспечивает:

• Комплексную защиту электродвигателя;
• Выбор режимов управления: местный или дистанционный;
• Возможность дистанционного управления электродвигателем задвижки по сигналам от беспотенциальных контактов;
• Автоматическое отключение электродвигателей при наличии внешнего сигнала аварии от датчиков встроенных в электродвигатель (срабатывание теплового реле или РТС (опция));
• Визуальное отображение на лицевой панели шкафа аварийного состояния электродвигателя и дистанционную передачу сигнала аварии электродвигателя;
• Визуальное отображение на лицевой панели шкафа закрытого и открытого состояния задвижки и дистанционную передачу соответствующих сигналов;
• Визуальное отображение режима работы шкафа «Местный» или «Дистанционный»;
• Контроль цепей сигнала открытия и закрытия электрифицированной задвижки на короткое замыкание и обрыв;
• Защиту органов управления от несанкционированного доступа.


Возможности:

Блок подключения датчика РТС на 1 электродвигатель.

Блок устанавливается на заводе или самостоятельно с помощью штекеров и предназначен для подключения датчиков РТС (защита электродвигателя от перегрева в следствии перегрузки, повышения окружающей температуры или недостаточного охлаждения).

Блок так же определяет короткое замыкание и обрыв в цепи терморезисторов. Количество блоков определяется в соответствии с количеством электродвигателей, оборудованных датчиком РТС.

После установки данного блока в клеммы «Термоконтакт» данного электродвигателя необходимо подключать датчик РТС. В стандартном исполнении шкаф управления может работать только с термоконтактами электродвигателя.

Входные сигналы (внешние)	– Термоконтакт электродвигателя; – Дистанционное управление «Контакт 1»; – Дистанционное управление «Контакт 2»; – Моментный выключатель, закрытие; – Моментный выключатель, открытие; – Конечный путевой выключатель, закрытие; – Конечный путевой выключатель, открытие;
Выходные сигналы(диспетчеризация)	– Питание подогревателя электродвигателя; – Общая неисправность; – Задвижка закрыта; – Задвижка открыта; – «Сеть»; – Режим работы «Дистанционный»; – Режим работы «Местный»;
Индикация	– «Сеть», – «Открыто», – «Закрыто», – «Авария», – «Местный», – «Дистанционный»
Защиты	– от короткого замыкания; – от тепловой перегрузки по току; – цепей управления от обрыва и от КЗ; – от пропадания, перекоса или неправильной последовательности подключения фаз; – повышенного и пониженного напряжения; – органов управления от несанкционированного доступа;
Температура окружающей среды	0 °C – 40 °C (средняя не более 35 °C)
Дополнительные модули	Блок подключения датчика РТС на 1 электродвигатель
Относительная влажность	20 % – 90 % (без конденсата)
Степень защиты	IP54
Корпус шкафа	Металл

Маркировка шкафов управления

АЭП 40 – 003 – 54 – 11 ЗП
Модификация (ЗП – для электрифицированной задвижки систем пожаротушения)

Пример маркировки для заказа: АЭП40-001-54-11ЗП – питающее напряжение шкафа 3х380В / 1х220В, номинальный ток эл. двигателя, подключаемого к шкафу должен быть не более 1А, степень защиты шкафа IP 54, 1 подключаемая задвижка.

Шкаф управления пожарными насосами ГРАНТОР типа АЭП имеет подтверждение соответствия:

ТР 2009/013/BY «Здания и сооружения, строительные материалы и изделия. Безопасность»

Техническое свидетельство
и декларация о соответствии МЧС Республики Беларусь

ТР ТС 020/2011 “Электромагнитная совместимость технических средств”;

ТР ТС 004/2011 “О безопасности низковольтного оборудования”.

Сертификат соответствия ТР ТС
